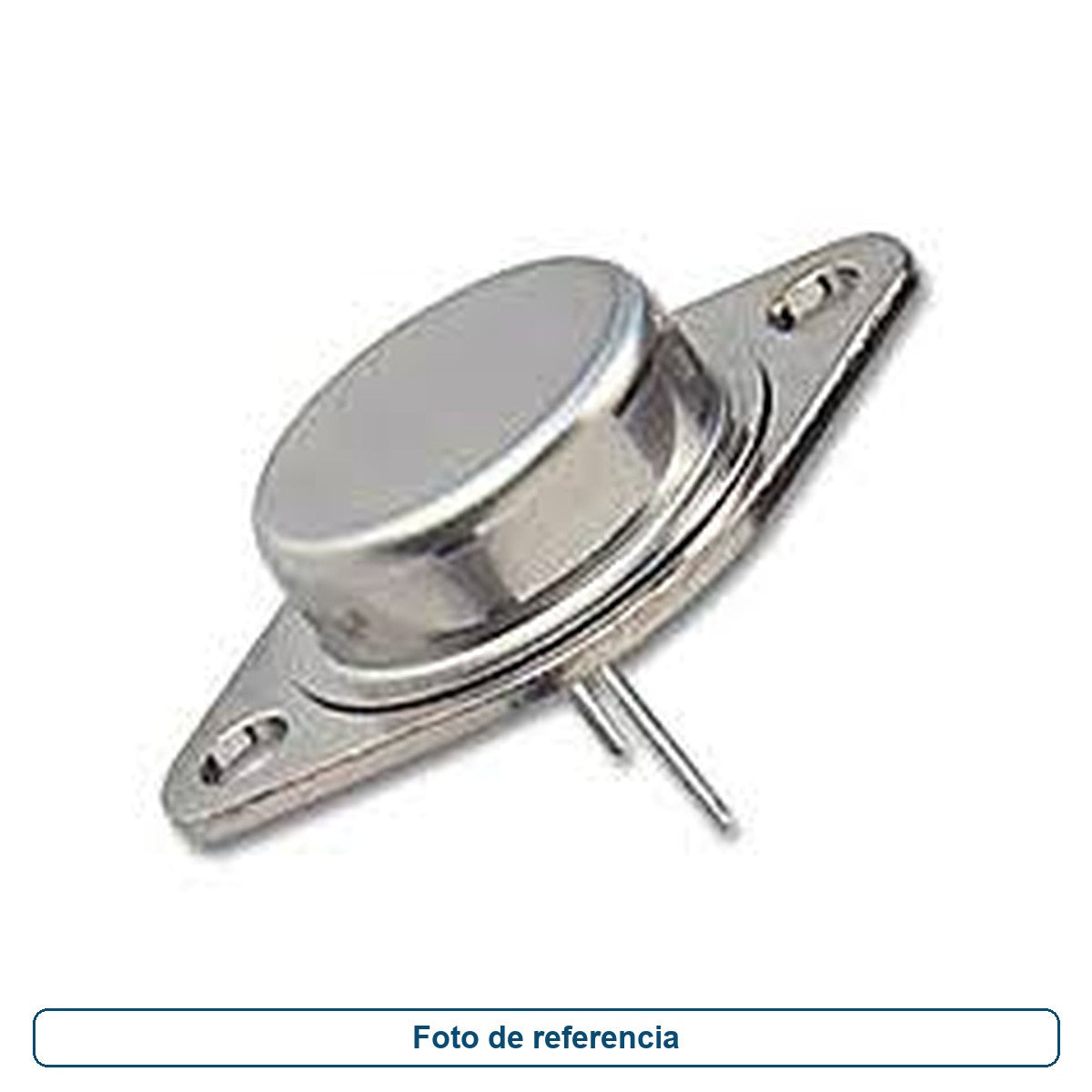

Transistor de Potencia NTE30

Este producto se nos ha agotado, sin embargo podemos conseguírtelo. Por favor da clic en Solicitar Cotización  y en breve te daremos un precio actualizado para el número de piezas que necesites.

NTE29 (NPN) y NTE30 (PNP)
Transistores Complementarios de Silicio
Interruptor de alta potencia y alta corriente

Descripción:
El NTE29 (NPN) y el NTE30 (PNP) son transistores de potencia obligatorios en una caja tipo TO3 diseñoada
para uso en amplificadores de alta potencia y aplicaciones de circuitos de conmutación.

caracteristicas:

 Alta capacidad de corriente: IC = 50A (continua)

 Ganancia de corriente DC: hFE = 15 a 60 @ IC = 25A

 Voltaje de saturación bajo del colector-emisor: VCE (sat) = 1V Max @ IC = 25A

͍ndices absolutos máximos:

Voltaje del colector-emisor, VCEO 80V

Voltaje de la base del colector, VCB 80V

Voltaje base emisor, VEB 5V

Corriente continua de colector, IC 50A

Corriente base, IB 15A

Disipación total del dispositivo (TC = + 25 ° C), PD 300W

Reducción por encima de 25 ° C 1.715W / ° C

Rango de temperatura de unión operativa, TJ -65 ° a + 200 ° C

Rango de temperatura de almacenamiento, Tstg -65 ° a + 200 ° C

Resistencia térmica, unión a caja, RthJC 0.584 ° C / W
