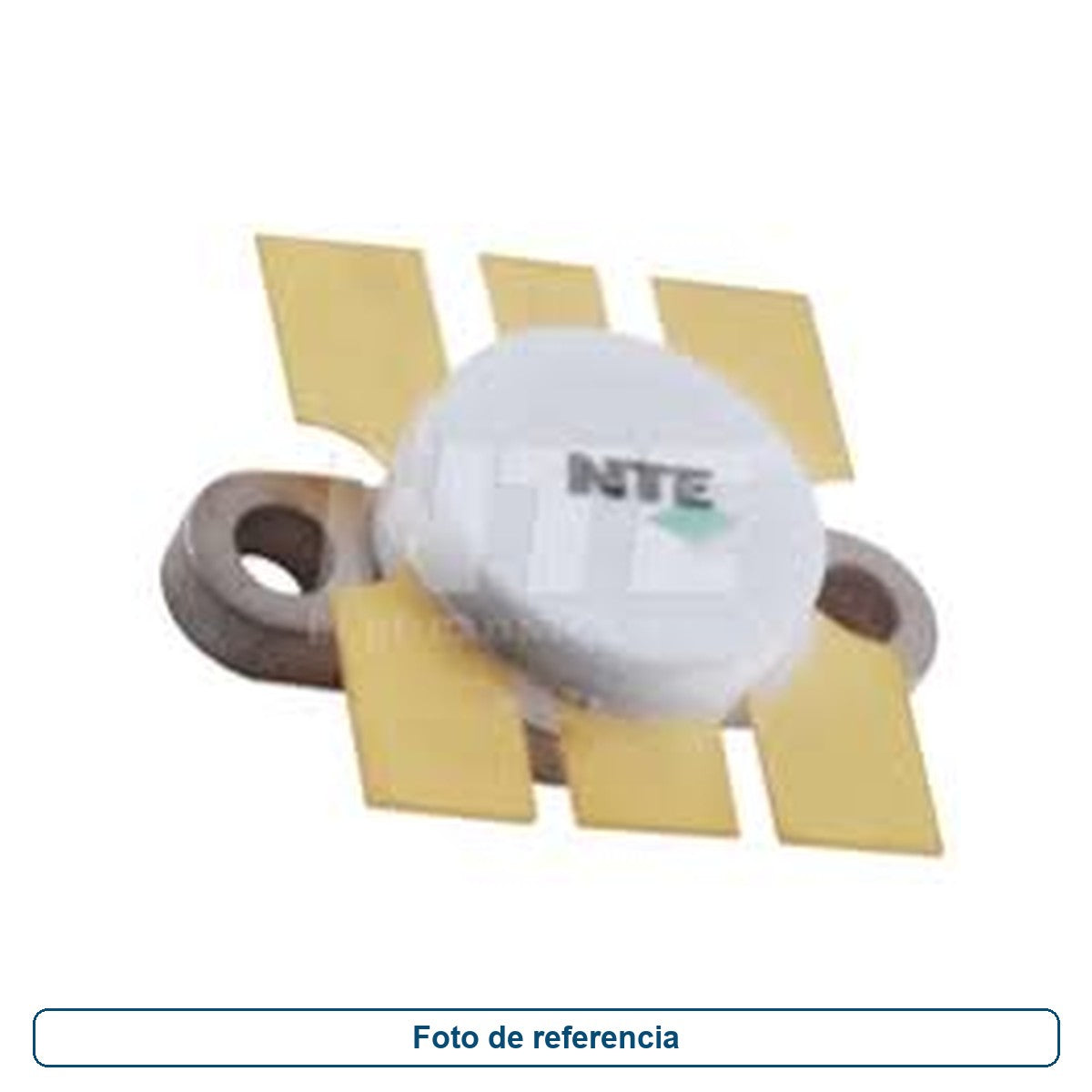

NTE471

El NTE471 es un transistor plano NPN de silicio epitaxial de 28V diseñoado principalmente para comunicaciones SSB. Este dispositivo utiliza balastro emisor difuso de última generación para mayor resistencia y fiabilidad. caracteristicas: Mejor que 15dB de ganancia a 30MHz y 100W (CW / PEP) Emisor difuso de lastre Resiste infinitas diferencias en las condiciones de funcionamiento Paquete Stripline de baja inductancia Frecuencia = 30MHz Potencia de salida = 100 vatios Voltaje = 28 volts Ganancia de energía = 15dB Clasificaciones máximas absolutas: (TC = + 25 ° C a menos que se especifique lo contrario) Voltaje de colector-base, VCBO : 65V Voltaje del colector-emisor, VCEO : 36V Emisor-Voltaje base, VEBO : 4V Corriente máxima de colector, IC : 20A Disipación total del dispositivo (TC = + 25 ° C), Ptot : 270W Temperaturas máximas de unión, TJ : + 200 ° C Rango de temperatura de almacenamiento, Tstg : €“65 ° a + 150 ° C Resistencia térmica, unión a caja, RthJC : 65 ° C / W
