NTE76
Transistor de silicio NPN
Amplificador de banda ancha CATV

Descripción:

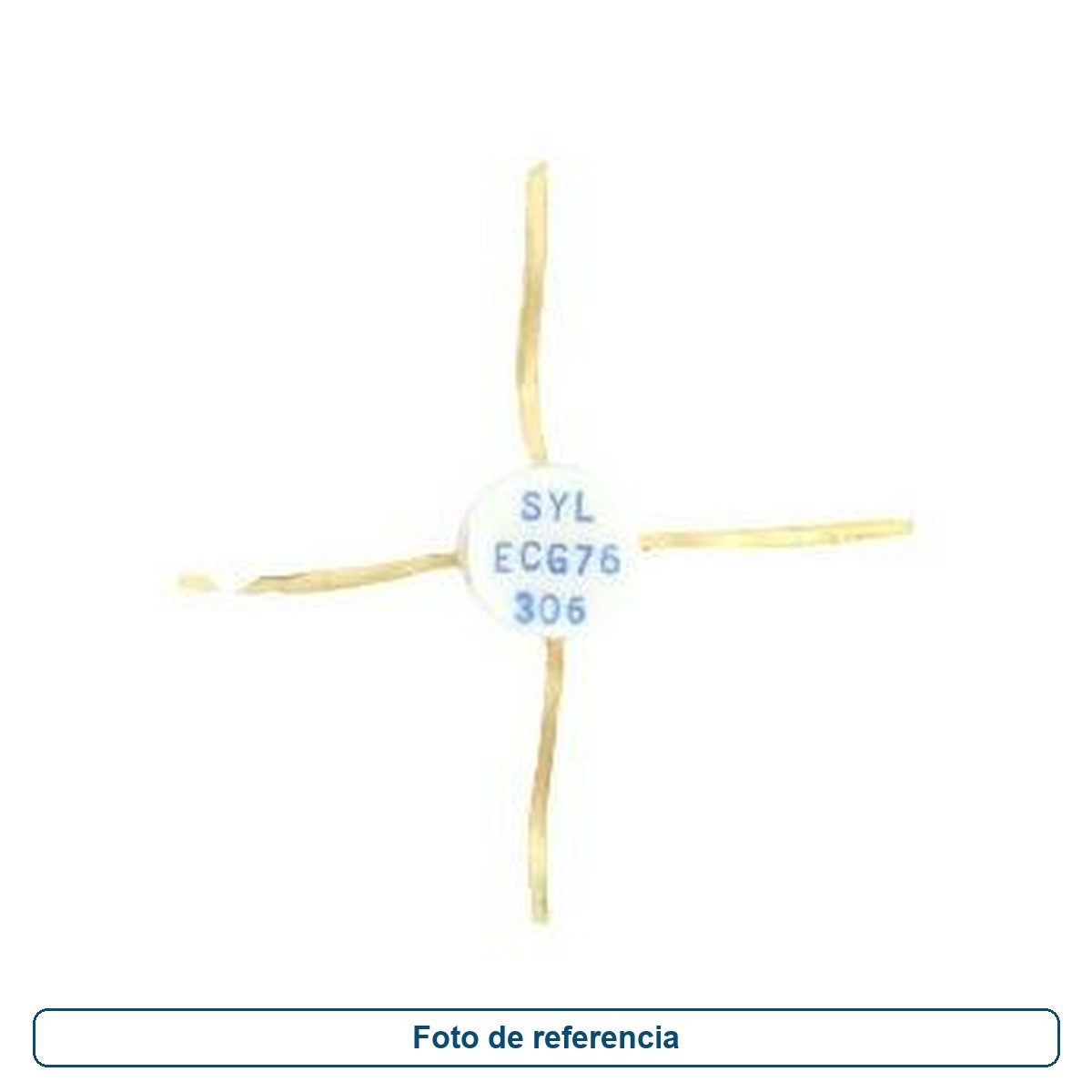

El NTE76 es un transistor NPN en una caja tipo TO117 diseñoado para ser utilizado en banda ancha lineal
circuitería de amplificador, como amplificadores de línea troncal, puente y amplificador de línea de CATV.

caracteristicas:

Producto de ancho de banda de alta ganancia: fT = 1.5GHz

Baja intermodulación, baja distorsión de modulación cruzada: X ˆ’ MOD = ˆ’50dB

Figura de bajo ruido: NF = 2.7dB

Ganancia de alta potencia: GVE = 10dB

Clasificaciones máximas absolutas: (TC = + 25 ° C)

Voltaje base de colector, VCBO 50V

Voltaje del colector-emisor, VCEO 30V

Voltaje base del emisor, VEBO 5V

Corriente máxima de colector, IC 400mA

Disipación total del dispositivo (TA = + 25 ° C), Ptot 5W

Temperatura de unión, TJ + 200 ° C

Rango de temperatura de almacenamiento, Tstg ˆ’65 ° a + 150 ° C

Resistencia térmica, unión a la caja, RΘJC + 35 ° C / W
