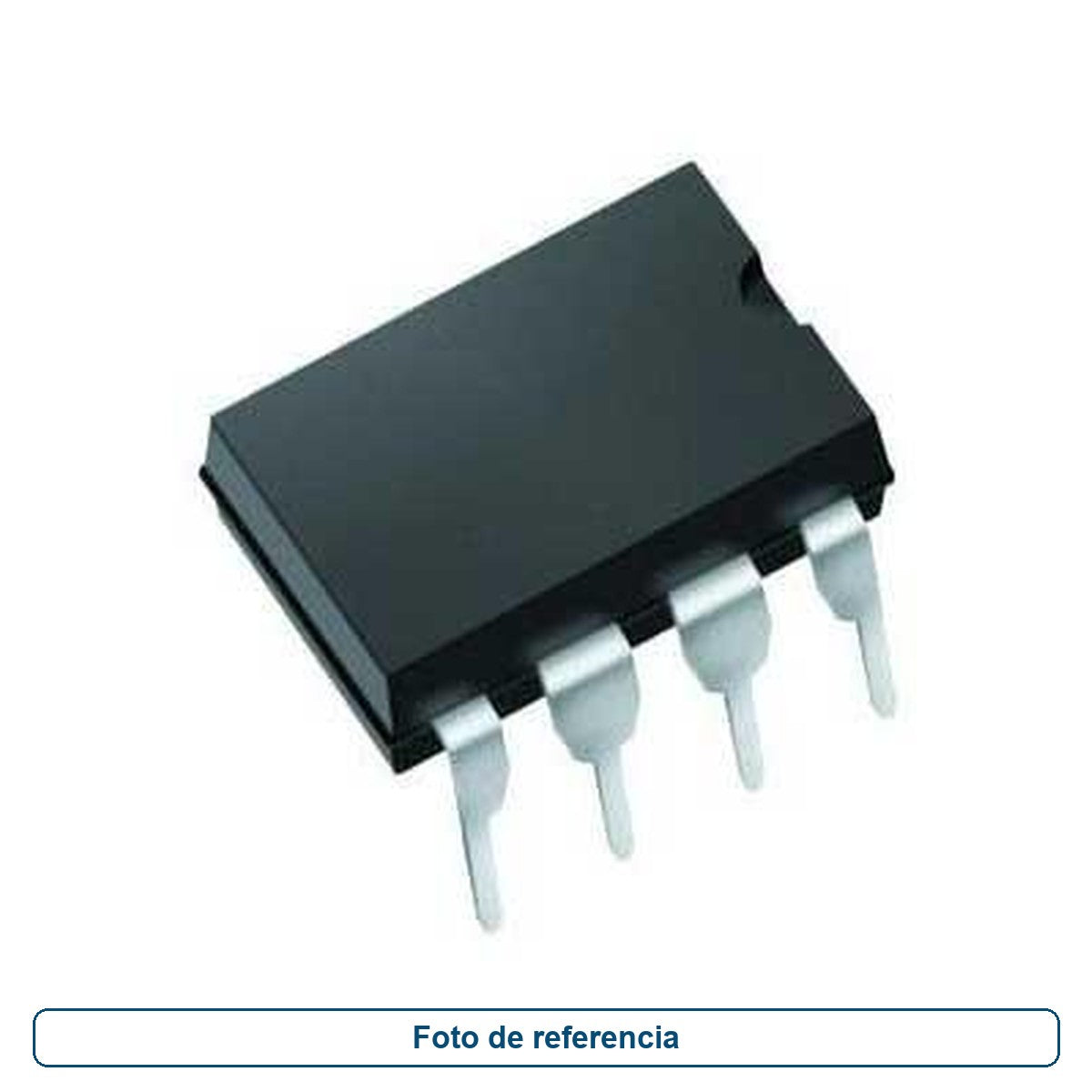

Amplificador Comparador 15VDC NTE863

$ 0.00

Agotado

Marca: NTE SKU: NTE863Categorías: Semiconductores - Circuitos integrados
Descripción



Este producto se nos ha agotado, sin embargo podemos conseguírtelo. Por favor da clic en Solicitar Cotización  y en breve te daremos un precio actualizado para el número de piezas que necesites.


NTE863
Circuito integrado
Amplificador OP / Comparador

Descripción:
El NTE863 es un circuito integrado monolítico de amplificador / comparador de control múltiple en un DIP de 8 derivaciones
paquete tipo diseñoado para su uso en aplicaciones de uso general que requieren funciones de comparación con
conmutación y control de anulación lógica. Un amplificador operacional con entradas diferenciales acciona un transistor de salida
Con alta capacidad de corriente. Un transistor aislado también está disponible para uso opcional.

caracteristicas:

  • Alta corriente de salida (50 mA máx.)
  • Capacidad de corriente de sumidero de salida o corriente de unidad
  • Control de desactivación de salida

Aplicaciones:

  • Comparador
  • Control de conmutación y activación
  • Modulador de ancho de pulso
  • Amplificador de unidad horizontal de TV
  • ͍ndices absolutos máximos:
  • Voltaje de suministro de CC, V1, V5 + 15V
  • Corriente de entrada, I3, I4, I7, I8 ± 1mA
  • Corriente de salida, I1 50mA
  • Corriente de salida, I6 10mA
  • Disipación del dispositivo (TA ‰¤ + 25 ° C, incluida Q14), PD 625mW
  • Reducción lineal por encima de 25 ° C 5mW / ° C
  • Q14 Disipación (TA ‰¤ + 25 ° C), PD 150mW
  • Reducción lineal por encima de 25 ° C 1.2mW / ° C
  • Rango de temperatura ambiente de funcionamiento, Topr 0 ° a + 70 ° C
  • Rango de temperatura de almacenamiento, Tstg €“65 ° a + 150 ° C
  • Temperatura del plomo (durante la soldadura, 1/16 "de la carcasa, 10 segundos máx.), TL + 265 ° C
  • Características eléctricas: (TA = + 25 ° C, V + (V5) = 15V a menos que se indique lo contrario
