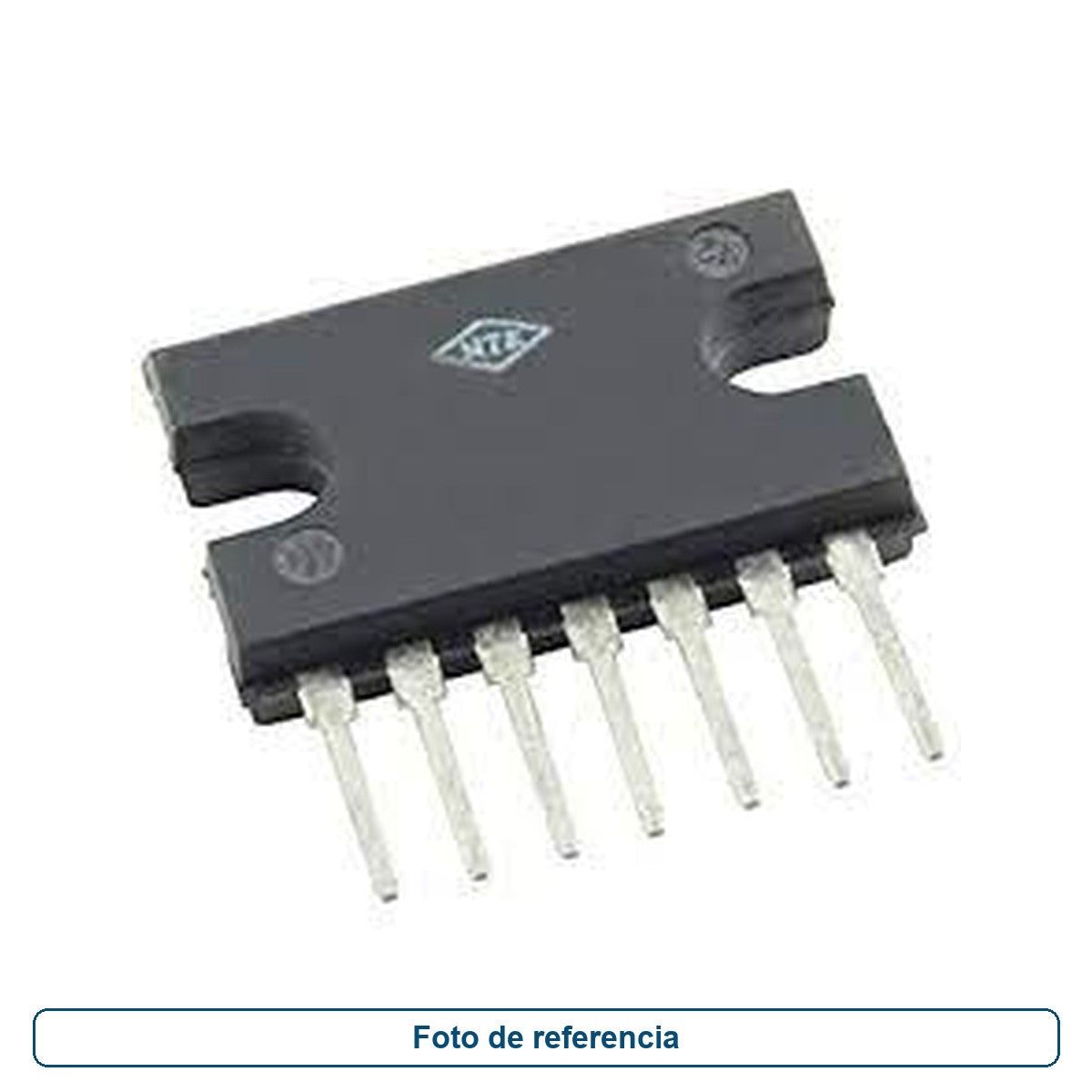

NTE1285

$ 0.00

Agotado

Marca: Genérico SKU: NTE1285
Descripción


NTE1285 y NTE1286
Circuito integrado
Amplificador de potencia de audio, 5.8W

Descripción:
El NTE1285 y el NTE1286 son amplificadores de potencia de audio en un paquete tipo SIP de 7 derivaciones diseñoado especialmente para aplicaciones de radio y estéreo de automóvil. Estos dispositivos están encapsulados en nuevos desarrollos
Paquetes pequeñoos con baja resistencia térmica, que proporcionan un diseñoo fácil para 2Ω. A 14,4 V los dispositivos
dar potencia de salida de 7W con RL = 4Ω y 11W con RL = 2Ω.

caracteristicas:
Alta potencia de salida
Ruido transitorio bajo en el interruptor Power Supplu ON
Configuraciones de pin de imagen de espejo

Se proporcionan circuitos de protección para lo siguiente:
Protección de descarga de carga
Protección térmica de apagado
Proteccion al sobrevoltaje
Terminal de salida Protección contra cortocircuitos

Clasificaciones máximas absolutas: (TA = + 25 ° C a menos que se especifique lo contrario)

Voltaje de suministro (PW de sobretensión = 200 ms), VCCsurge 40V

Voltaje de suministro (inactivo, nota 1), VCC1 25V

Voltaje de suministro (operativo), VCC2 18V

Corriente máxima del circuito, ICCpeak 4.5A

Disipación de Packag, PD 12W

Rango de temperatura de funcionamiento (Nota 1), Topr €“30 ° a + 75 ° C

Rango de temperatura de almacenamiento, Tstg €“55 ° a + 150 ° C

Nota 1. Uso de un disipador de calor de aluminio de 100 mm x 100 mm x 1 mm.

Condiciones de funcionamiento recomendadas: (TA = + 25 ° C a menos que se especifique lo contrario)

Rango de voltaje de suministro, VCC 9.5V a 16V

Impedancia de carga, RL 4Ω a 2Ω
