NTE1396

$ 0.00

Agotado

Marca: Genérico SKU: NTE1396
Descripción

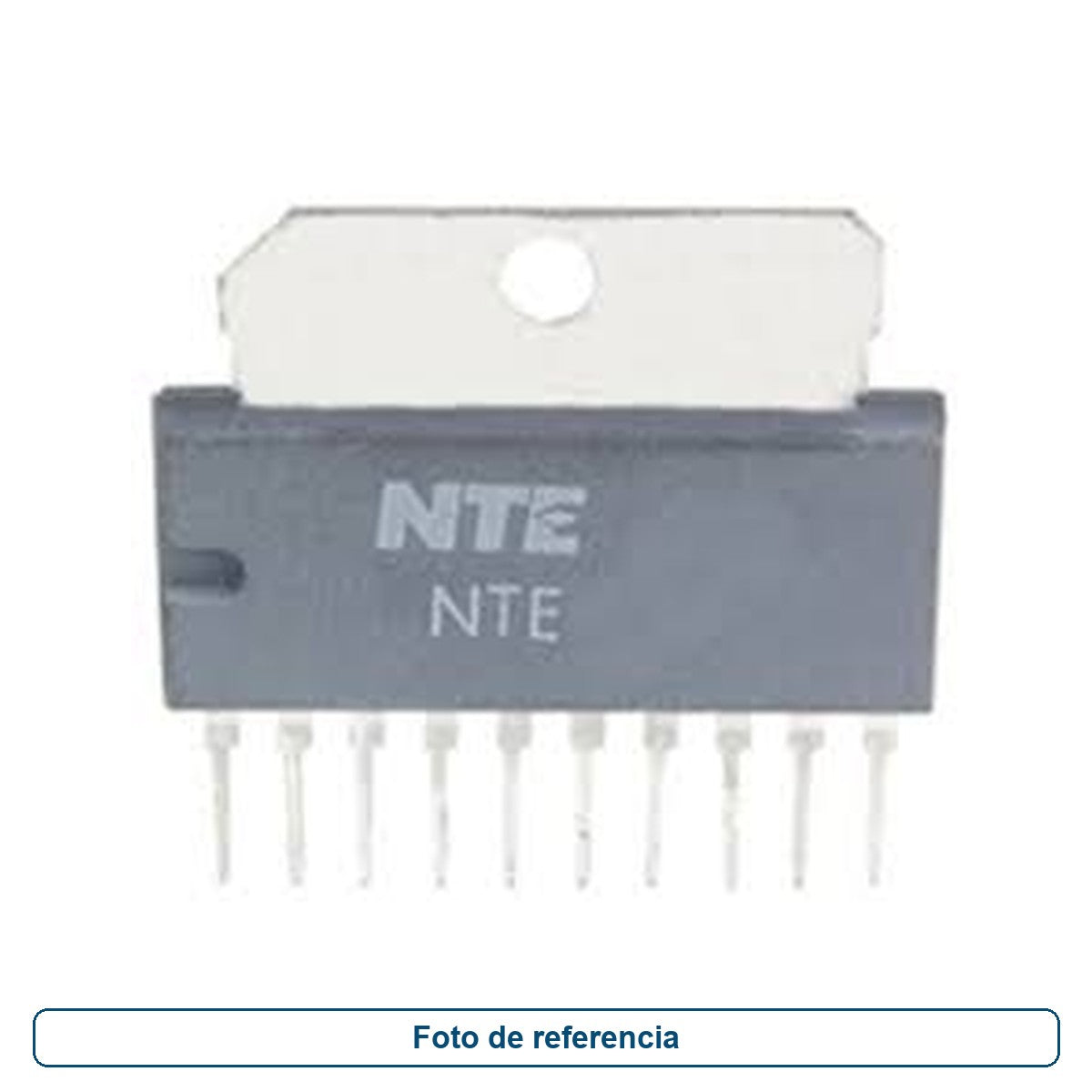

NTE1396
Circuito integrado
Puente de refuerzo de 20 W para radio de coche

Descripción:
El NTE1396 es un amplificador de potencia de audio dual de Clase B diseñoado específicamente para aplicaciones de radio de automóvil.
Los amplificadores de refuerzo de potencia se diseñoan fácilmente con este dispositivo que proporciona una alta capacidad de corriente
(hasta 3.5A) y eso puede conducir cargas de muy baja impedancia obteniendo una potencia de salida de más de 20W.

El NTE1396 tiene una alta confiabilidad y garantiza una seguridad completa durante la operación debido a la protección
en contra:
Salida DC y AC Cortocircuito a GND o a través de la cabeza
Temperatura de chip sobrevalorada (+ 150 ° C)
Inversión de polaridad
Sobrecarga de Voltaje de Descarga
GND abierto fortuito
Cargas muy inductivas

͍ndices absolutos máximos:

  • Voltaje de suministro operativo, VS 18V
  • Voltaje de suministro de CC, VS 28V
  • Voltaje de suministro pico (para 50 ms), VS 40V
  • Corriente de pico de salida (Nota 1), IO
  • No repetitivo (t = 0.1ms) 4.5A
  • Repetitivo (f> 10Hz) 3.5A
  • Disipación de potencia (TC = + 60 ° C), Ptot 30W
  • Rango de temperatura de unión operativa, TJ €“40 ° a + 150 ° C
  • Rango de temperatura de almacenamiento, Tstg €“40 ° a + 150 ° C
  • Resistencia térmica máxima, unión a caja, RthJC 3 ° C / W
