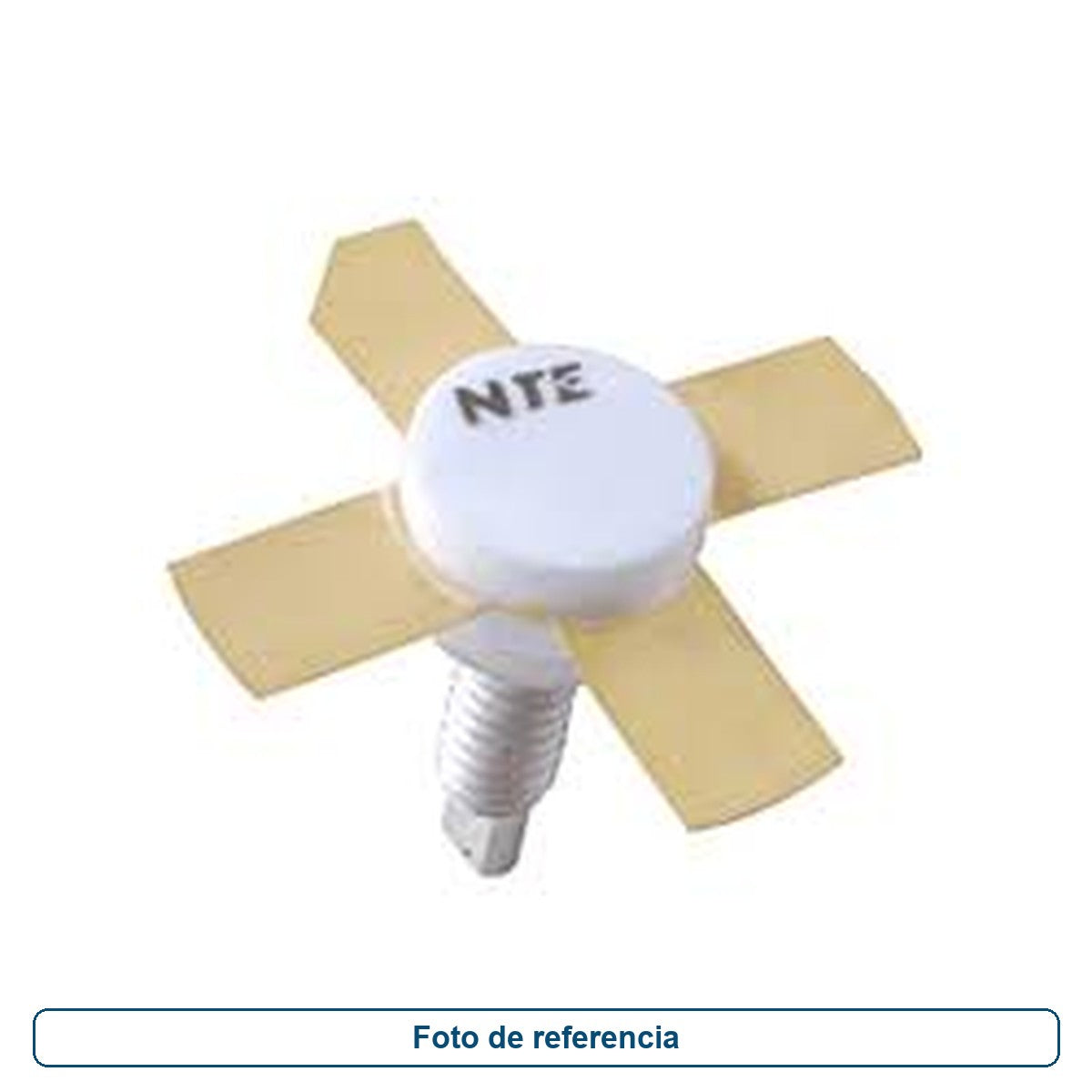

Transistor NPN RF 40W/50Mhz NTE339

$ 0.00

Agotado

Marca: NTE SKU: NTE339Categorías: Semiconductores - Discretos
Descripción



Este producto se nos ha agotado, sin embargo podemos conseguírtelo. Por favor da clic en Solicitar Cotización  y en breve te daremos un precio actualizado para el número de piezas que necesites.


Descripción:
El NTE339 es un transistor plano NPN de silicio epitaxial de 12.5 volts diseñoado principalmente para su uso en grandes
Etapas del amplificador de señoal en equipos de comunicaciones industriales que operan a frecuencias de hasta 80MHz.
Características especificadas de 12.5 volts, 50MHz
Potencia de salida = 40 volts
Ganancia mínima = 7.5dB
Eficiencia = 50%
Clasificaciones máximas absolutas: (TC = + 25 ° C a menos que se especifique lo contrario)
Voltaje base de colector, VCBO 48V
Voltaje del colector-emisor, VCEO 24V
Voltaje base del emisor, VEBO 4V
Corriente continua de colector, IC 7A
Disipación total del dispositivo (TC = + 25 ° C), Ptot 100W
Reducción por encima de 25 ° C 571mW / ° C
Temperatura de unión operativa, Tj + 200 ° C
Rango de temperaturas de almacenamiento, Tstg ˆ’65 ° a + 150 ° C
Resistencia térmica, unión a caja, RthJC 1.55 ° C / W
Nota 1. Este dispositivo está diseñoado para funcionar con RF. La clasificación de disipación total del dispositivo solo se aplica
cuando el dispositivo funciona como un amplificador de RF
