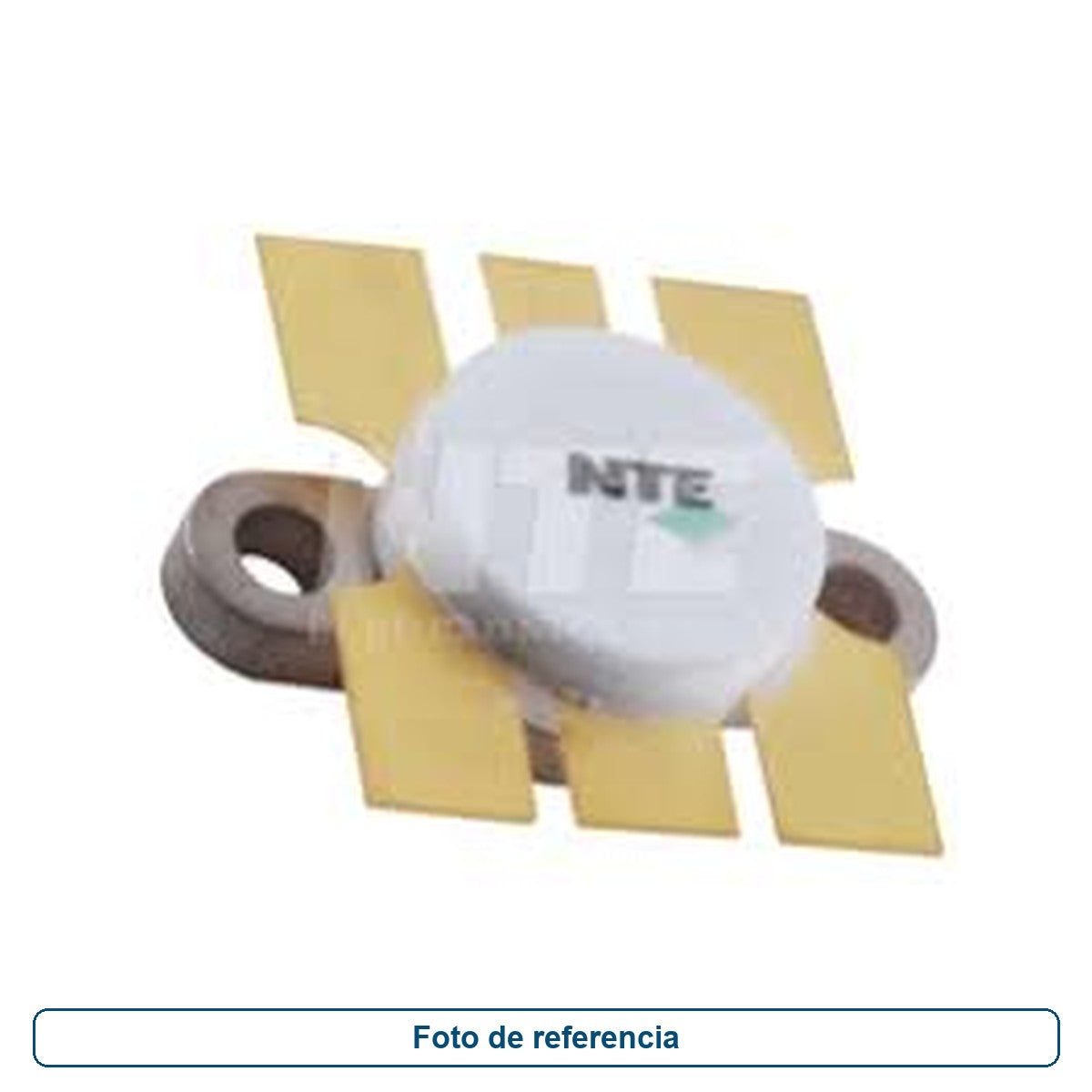

Transistor NPN RF 25W/512Mhz NTE366

Este producto se nos ha agotado, sin embargo podemos conseguírtelo. Por favor da clic en Solicitar Cotización  y en breve te daremos un precio actualizado para el número de piezas que necesites.

NTE366
Transistor de silicio NPN
Potencia de salida de RF
PO = 25W @ 512MHz
Descripción:
El NTE366 es un transistor NPN de silicio diseñoado para aplicaciones de amplificador de señoal grande UHF de 12.5 voltios
en equipos FM industriales y comerciales que operan a 512MHz.
caracteristicas:
12.5 voltios especificados, 470MHz Característica:
Potencia de salida = 25 volts
Ganancia mínima = 6.2dB
Eficiencia = 60%
Caracterizado con parámetros de impedancia de señoal grande equivalentes en serie
Red de correspondencia incorporada para operación de banda ancha
Probado por tensión de carga no coincidente en todos los ángulos de fase con 20: 1 VSWR @ 16 voltios High Line
y Overdrive
͍ndices absolutos máximos:
Voltaje del colector-emisor, VCEO 16V

Voltaje de colector-base, VCBO 36V

Emisor-Voltaje base, VEBO 4V

Corriente de colector: continua, IC 4A

Disipación total del dispositivo (TC = + 25 ° C), PD 103W

Reducción por encima de 25 ° C 590mW / ° C

Rango de temperatura de almacenamiento, Tstg €“65 ° a + 150 ° C

Resistencia térmica, unión a caja, RthJC 1.7 ° C / W
