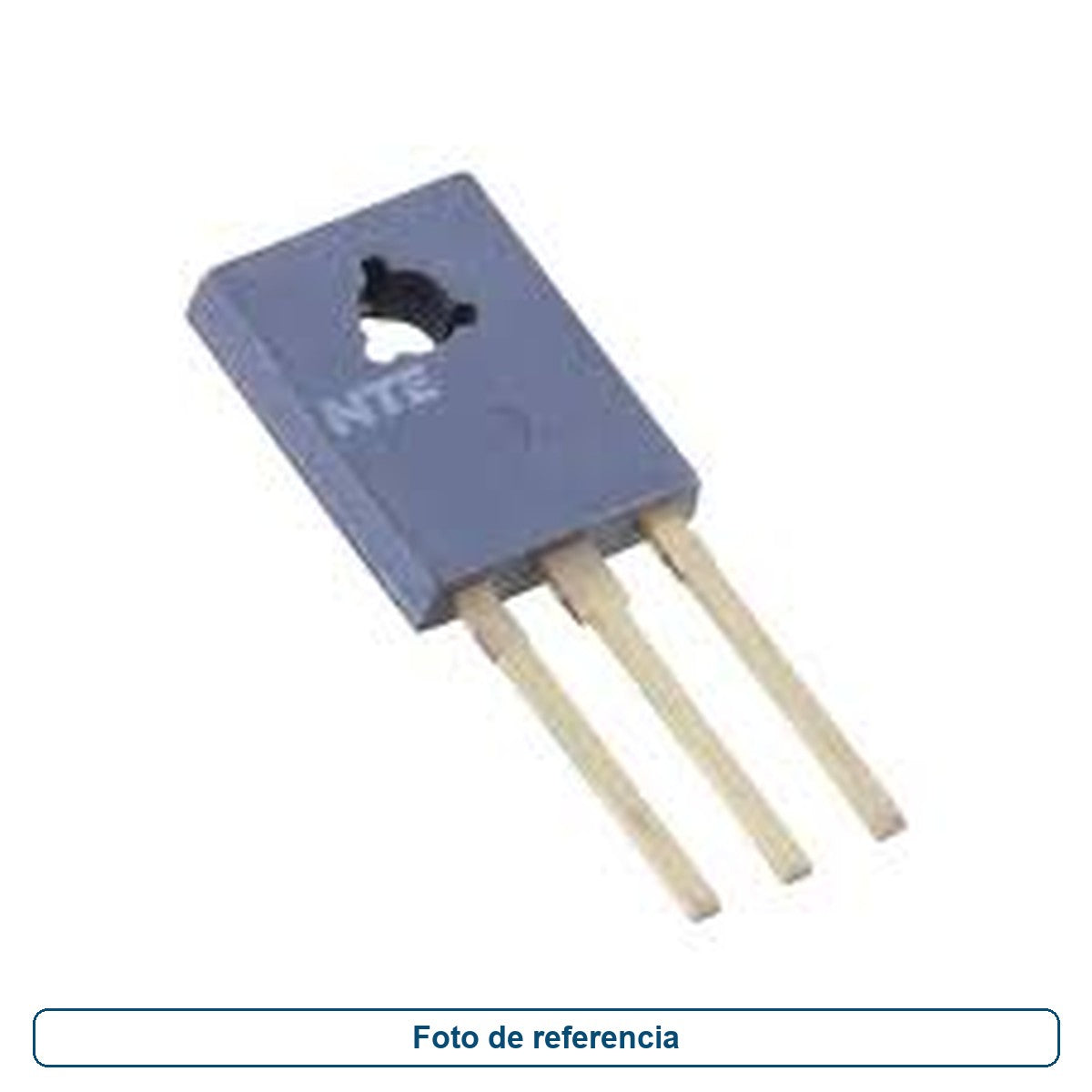

Rectificador controlado de silicio 50V 8A NTE5442

$ 0.00

Agotado

Marca: NTE SKU: NTE5442Categorías: Semiconductores - Discretos
Descripción



Este producto se nos ha agotado, sin embargo podemos conseguírtelo. Por favor da clic en Solicitar Cotización  y en breve te daremos un precio actualizado para el número de piezas que necesites.


NTE5442 a través de NTE5448
Rectificador controlado de silicio (SCR)
8 A, TO127

Descripción:
Los NTE5442 a NTE5448 son rectificadores controlados por silicio (SCR) en un paquete tipo TO127 diseñoado para aplicaciones de control de fase de consumo de alto volumen, como velocidad del motor, temperatura,
y controles de luz, y para aplicaciones de conmutación rápida en sistemas de encendido y arranque, reguladores de voltaje, máquinas expendedoras y controladores de lámparas.

caracteristicas:
 Construcción pequeñoa y resistente
 Características prácticas de activación y retención de nivel @ + 25 ° C:
IGT = 7mA Typ
IHold = 6mA Typ
 Voltaje bajo "ENCENDIDO": VTM = 1V Typ @ 5A @ + 25 ° C
 Alta corriente nominal de sobretensión: ITSM = 80A

Clasificaciones máximas absolutas: (Nota 1, TJ = + 100 ° C a menos que se especifique lo contrario)
Voltaje máximo repetitivo de bloqueo hacia adelante y hacia atrás (Nota 2), VDRM o VRRM

NTE5442 50V
NTE5444 200V
NTE5446 400V
NTE5448 600V

Voltaje de bloqueo inverso de pico no repetitivo (t = 5 ms (duración máxima)), VRSM

NTE5442 75V
NTE5444 300V
NTE5446 500V
NTE5448 700V

RMS Corriente en estado activo (todos los ángulos de conducción), IT (RMS) 8A

Corriente promedio en estado activado (TC = + 73 ° C), IT (AV) 5.1A

Pico de corriente de sobretensión no repetitiva, ITSM
(1/2 ciclo, 60Hz precedido y seguido por corriente y voltaje nominal) 80A

Fusión de circuito (TJ = ˆ’40 ° a + 100 ° C, t = 1ms a 8.3ms), I2t 25A2 sec

Potencia de puerta pico, PGM 5W

Potencia de puerta promedio, PG (AV) 500mW

Corriente de puerta de avance máxima, IGM 2A

Voltaje máximo de puerta inversa, VRGM 10V

Rango de temperatura de unión operativa, TJ ˆ’40 ° a + 100 ° C

Rango de temperatura de almacenamiento, Tstg ˆ’40 ° a + 150 ° C

Resistencia térmica máxima, unión a caja, RthJC 2.5 ° C / W

Resistencia térmica típica, unión a ambiente, RthJA 40 ° C / W
