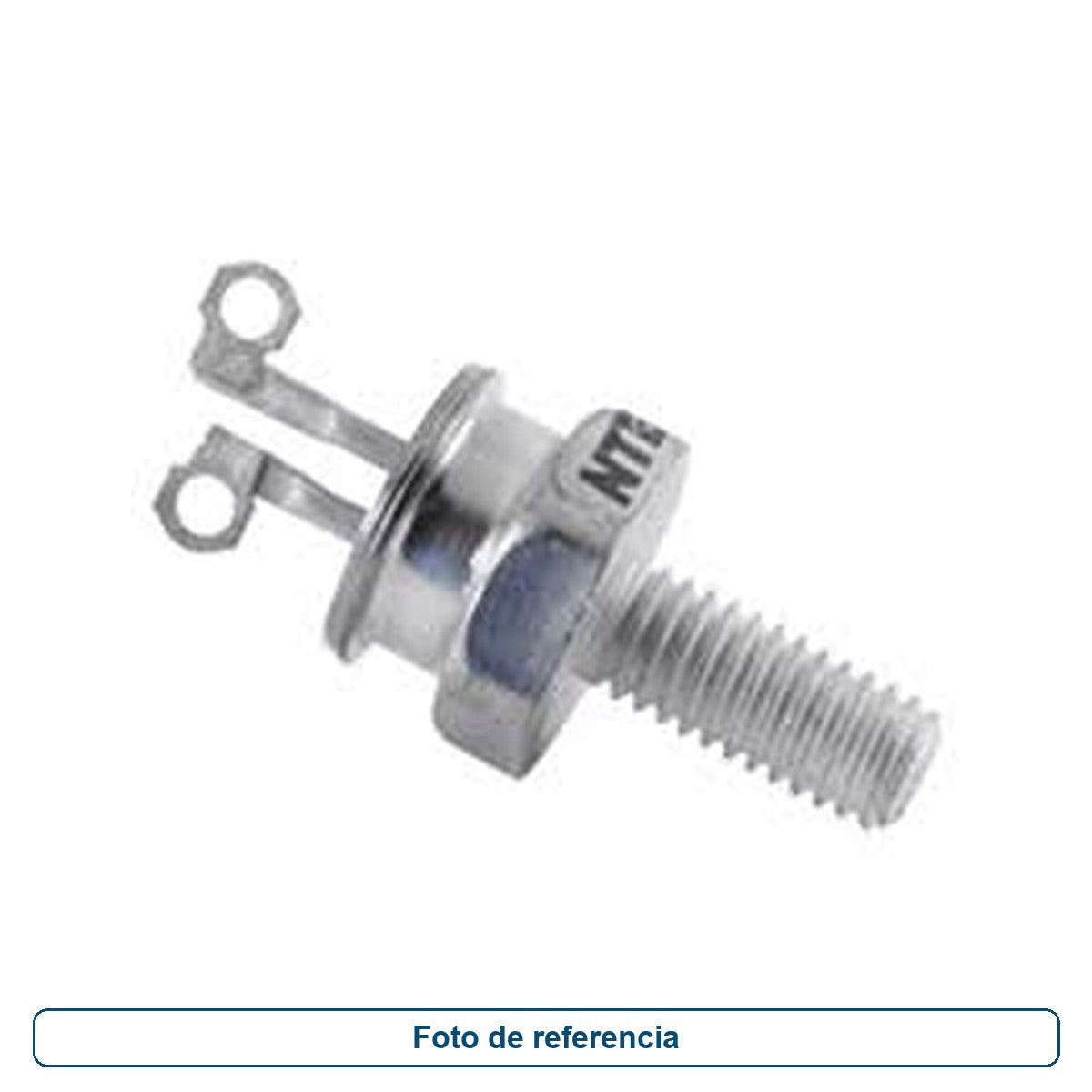

Rectificador controlado de silicio 50V 5A NTE5470

$ 0.00

Agotado

Marca: NTE SKU: NTE5470Categorías: Semiconductores - Discretos
Descripción



Este producto se nos ha agotado, sin embargo podemos conseguírtelo. Por favor da clic en Solicitar Cotización  y en breve te daremos un precio actualizado para el número de piezas que necesites.


NTE5470 a 5476
Rectificador controlado de silicio (SCR)
5 A, TO64

Descripción:
Los NTE5470 a NTE5476 son rectificadores controlados de silicio PNPN multipropósito en un tipo TO64
Paquete de montaje con perno adecuado para aplicaciones industriales y de consumo.

caracteristicas:
 Activación uniforme de la puerta inmune al ruido de bajo nivel
 Voltaje bajo "ENCENDIDO" hacia adelante
 Alta capacidad de sobretensión

Clasificaciones máximas absolutas: (Aplicar sobre el rango de temperatura de funcionamiento a menos que se especifique lo contrario)
Voltaje máximo de bloqueo repetitivo hacia adelante y hacia atrás (Nota 1), VDRM, VRRM
NTE5470 50V
NTE5471 100V
NTE5472 200V
NTE5473 400V
NTE5475 500V
NTE5476 600V

RMS actual hacia adelante, ITRMS 8A

Corriente de pico de sobretensión directa (un ciclo, 60Hz, TJ = ˆ’40 ° a + 100 °

C), ITSM 100A

Fusión de circuito (TJ = ˆ’40 ° a + 100 ° C, t ‰¤ 8.3ms), I2t 40A2 segundo

Peak Gate Power, PGM 5W

Potencia de puerta promedio, PG (AV) 0.5W

Corriente de pico de puerta, IGM 2A

Voltaje de puerta pico (Nota 2), VGM 10V

Rango de temperatura de funcionamiento, TJ ˆ’40 ° a + 100 ° C

Rango de temperatura de almacenamiento, Tstg ˆ’40 ° a + 150 ° C

Resistencia térmica, unión a caja, RthJC 2.5 ° C / W

Stud Torque 15 pulg. Lb.

Nota 1. Las clasificaciones se aplican para voltaje de puerta cero o negativo. Los dispositivos no deben ser probados para bloqueo
capacidad de tal manera que el voltaje aplicado excede el voltaje de bloqueo nominal.

Nota 2. Los dispositivos no deben funcionar con una polarización positiva aplicada a la puerta simultáneamente con un
potencial negativo aplicado al ánodo
