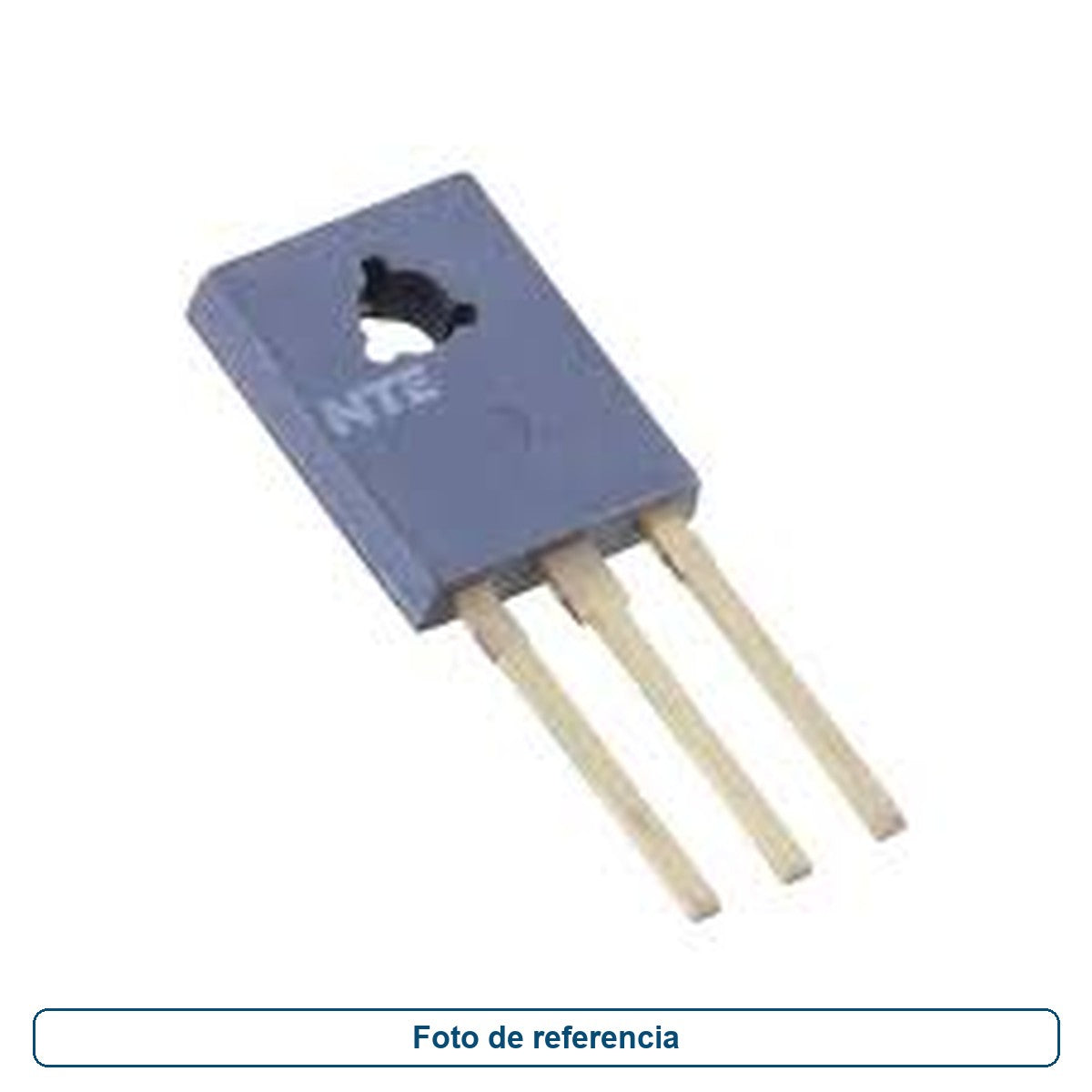

Triac 25V 10A NTE5611

$ 0.00

Agotado

Marca: NTE SKU: NTE5611Categorías: Semiconductores - Discretos
Descripción



Este producto se nos ha agotado, sin embargo podemos conseguírtelo. Por favor da clic en Solicitar Cotización  y en breve te daremos un precio actualizado para el número de piezas que necesites.


Descripción:
Los TRIAC de NTE5611 a NTE5618 están diseñoados principalmente para aplicaciones de control de CA de onda completa, como atenuadores de luz, controles de motor, controles de calefacción y fuentes de alimentación; o donde sea completo
se necesitan dispositivos de estado sólido controlados por puerta de silicio ondulado. Los tiristores tipo TRIAC cambian de un
bloqueo a un estado conductor para la polaridad del voltaje del ánodo aplicado con compuerta positiva o negativa
desencadenante

caracteristicas:
Todas las uniones difusas y pasivadas para una mayor uniformidad y estabilidad de los parámetros
pequeño, robusto, construcción de termopar para baja resistencia térmica, alta disipación de calor
y durabilidad.

Activación de puerta garantizada en cuatro modos
Calificaciones máximas absolutas: (Nota 1)
Voltaje repetitivo pico en estado apagado (TJ = + 100 ° C, Nota 2), VDRM
NTE5611 25V
NTE5612 50V
NTE5613 100V
NTE5615 300V
NTE5618 600V

On-State Current RMS (TC = + 75 ° C), IT (RMS) 10A

Corriente de pico de sobretensión (un ciclo completo, 60Hz, TJ = ˆ’40 ° a + 100 ° C), ITSM 100A

Consideraciones sobre la fusión de circuitos (TJ = ˆ’40 ° a + 100 ° C, t = 1.0 a 8.3ms), I2t 40A2s

Potencia de puerta pico, PGM 10W

Promedio de potencia de la puerta, PG (AV) 0.5W

Corriente máxima de la puerta, IGM 2A

Rango de temperatura de unión operativa, TJ ˆ’40 ° a + 100 ° C

Rango de temperatura de almacenamiento, Tstg ˆ’40 ° a + 150 ° C

Par de montaje (tornillo 6ˆ’32, nota 3) 12 pulg. lb

Resistencia Térmica, Unión a Caja, RthJC 2 ° C / W

Resistencia Térmica, Caso a Ambiente, RthJA 50 ° C / W

Nota 1. NTE5615 y NTE5618 son dispositivos descontinuados y ya no están disponibles.

Nota 2. Las clasificaciones se aplican para condiciones de puerta abierta. Los dispositivos de tiristores no deben ser probados con una constante
fuente de corriente para la capacidad de bloqueo de modo que el voltaje aplicado exceda el voltaje de bloqueo nominal.

Nota 3. La clasificación de torque se aplica con el uso de la arandela de torque. Par de montaje superior a 8 in. Lb. hace
no apreciablemente menor resistencia térmica de caja a sumidero. Contacto de plomo anódico y disipador térmico
Almohadilla son comunes.

Nota 4. Para propósitos de soldadura (ya sea conexión de terminal o montaje del dispositivo), las temperaturas de soldadura no deben exceder + 230 ° C
