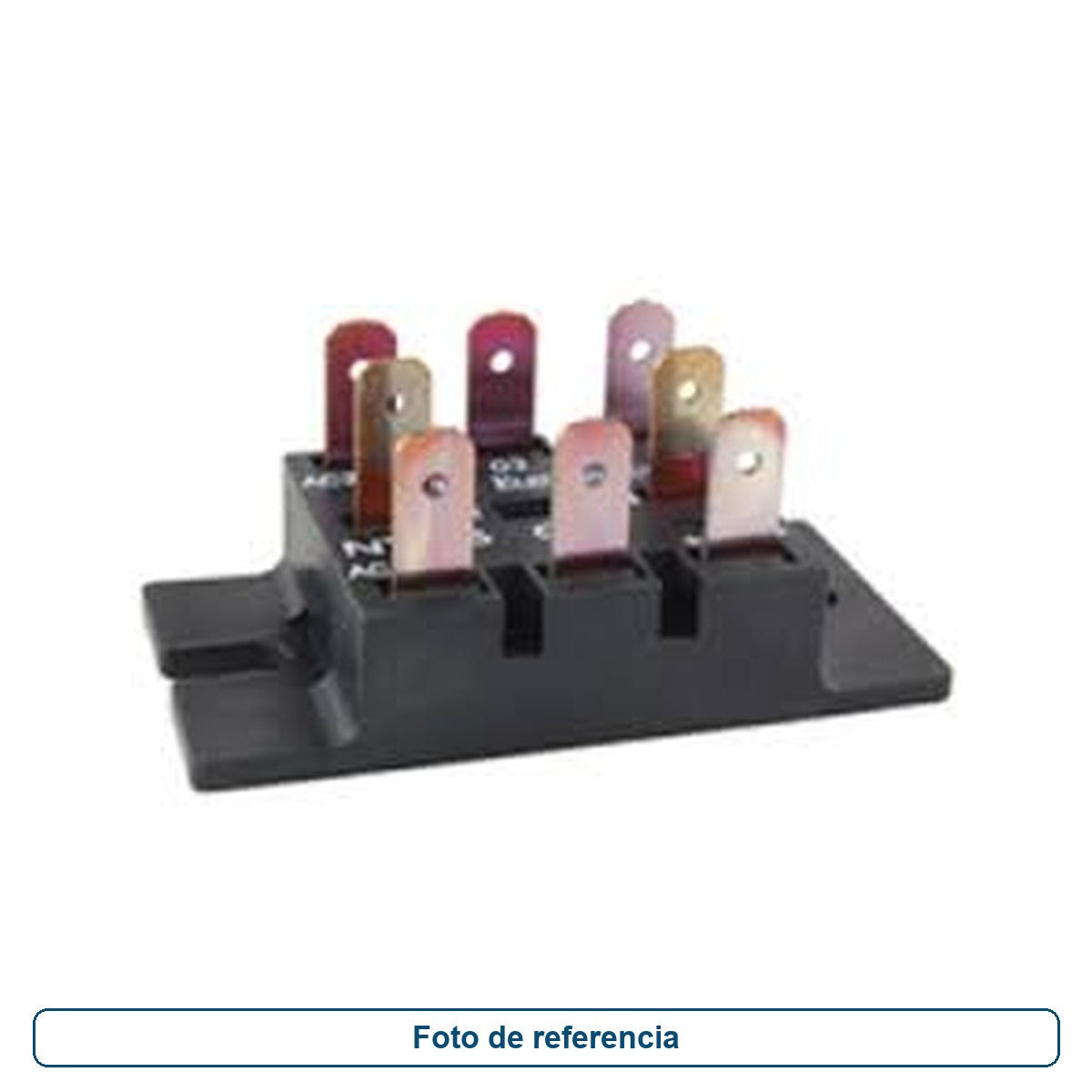

NTE5704

Descripción:
La serie de circuitos integrados de potencia NTE5700 a NTE5705 consta de tiristores de potencia y
diodos de potencia configurados en un solo paquete. Las aplicaciones incluyen fuentes de alimentación, circuitos de control.
y cargadores de batería.
caracteristicas:
Juntas pasivadas de vidrio D para mayor confiabilidad
D Placa base aislada eléctricamente
D altas características dinámicas
͍ndices absolutos máximos:
Voltaje inverso máximo pico repetitivo (VS 0), VRRM 1200V
Voltaje inverso máximo no repetitivo máximo, VRSM 1300V
Circuito abierto de la puerta de voltaje de estado de pico máximo repetitivo máximo, VDRM 1200V
Características térmicas y mecánicas:
Rango de temperatura de funcionamiento de la unión, TJ --40 a + 125C
Rango de temperatura de almacenamiento, Tstg --40 a + 150C
Máxima resistencia térmica interna, una unión a la caja, RthJC
Operación DC 2.24K / W
Resistencia térmica máxima, base al disipador térmico, RthCS
Superficie de montaje lisa y engrasada 0.10K / W
Par de montaje, base al disipador térmico 10% (Nota 1), T 5Nm
Peso aproximado, peso 58 g (2.0 oz)

Nota 1. Se recomienda un compuesto de montaje y el par debe verificarse después de un período de
aproximadamente 3 horas para permitir la propagación del compuesto.
