Este producto se nos ha agotado, sin embargo podemos conseguírtelo. Por favor da clic en Solicitar Cotización y en breve te daremos un precio actualizado para el número de piezas que necesites.
Descripción:

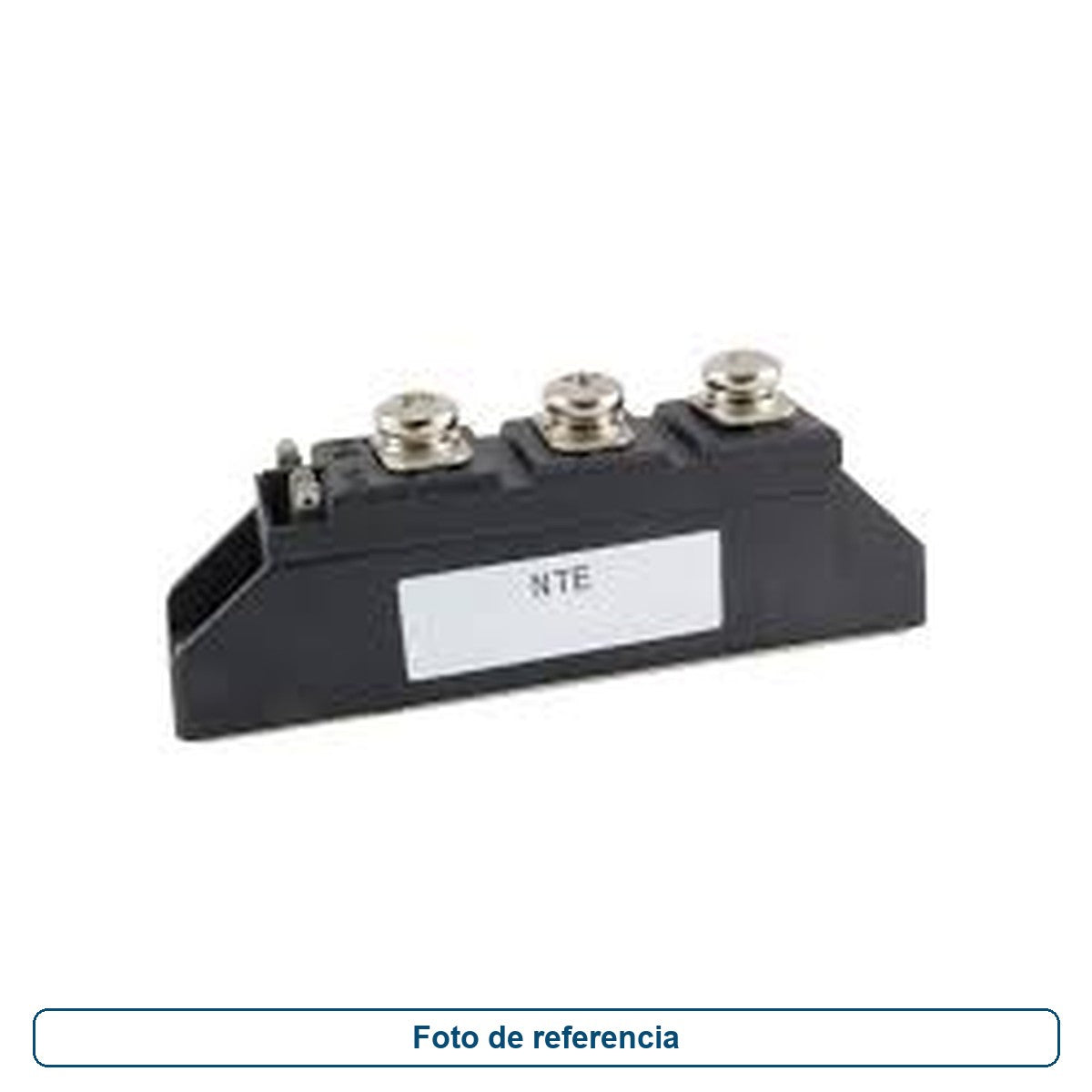

Los módulos powerblock de la serie NTE vienen en un paquete estándar de la industria, que ofrece cuatro circuitos que pueden
ser utilizado individualmente o como bloques de construcción de control de potencia. Todos los modelos cuentan con una gestión térmica altamente eficiente para una vida útil del ciclo muy extendida.
caracteristicas:
Paquete estándar de la industria y circuitos
Bloques de construcción de control de potencia
Especificaciones electricas:
Corriente de salida promedio por dispositivo (TC = + 85 ° C), IT (AV)
NTE5710, NTE5711 55A
NTE5720, NTE5721 90A
Voltaje inverso de pico repetitivo (línea de CA), VRRM 1200V (480V)
Máxima caída de voltaje, VF
NTE5710, NTE5711 (IF = 165A) 1.4V
NTE5720, NTE5721 (IF = 270A) 1.4V
Tasa crítica de aumento de la corriente de estado activado (TJ = + 125 ° C), di / dt 100A / uFs
Tasa crítica de aumento del voltaje en estado apagado (TJ = + 125 ° C), dv / dt 500V / uFs
Corriente máxima de sobretensión no repetitiva (1/2 ciclo, 60Hz), ITSM
NTE5710, NTE5711 1500A
NTE5720, NTE5721 1950A
I2t máximo para fusión (t = 8.3ms), I2t
NTE5710, NTE5711 9350A2 seg
NTE5720, NTE5721 15800A2 seg
Corriente de compuerta máxima requerida para disparar (+ 25 ° C), IGT 150mA
Voltaje máximo de puerta requerido para disparar (+ 25 ° C), VGT 3.0V
Potencia de puerta promedio, PG (AV) 500mW
Tensión máxima de la puerta de pico (inversa), VGM . 5.0V
Tensión de aislamiento, VISOL 2500VRMS
Rango de temperatura de unión operativa, TJ ˆ’40 ° a + 125 ° C
Resistencia térmica máxima por módulo, placa de unión a base, RthJC
NTE5710, NTE5711 0.25 ° C / W
NTE5720, NTE5721 0.14 ° C / W
