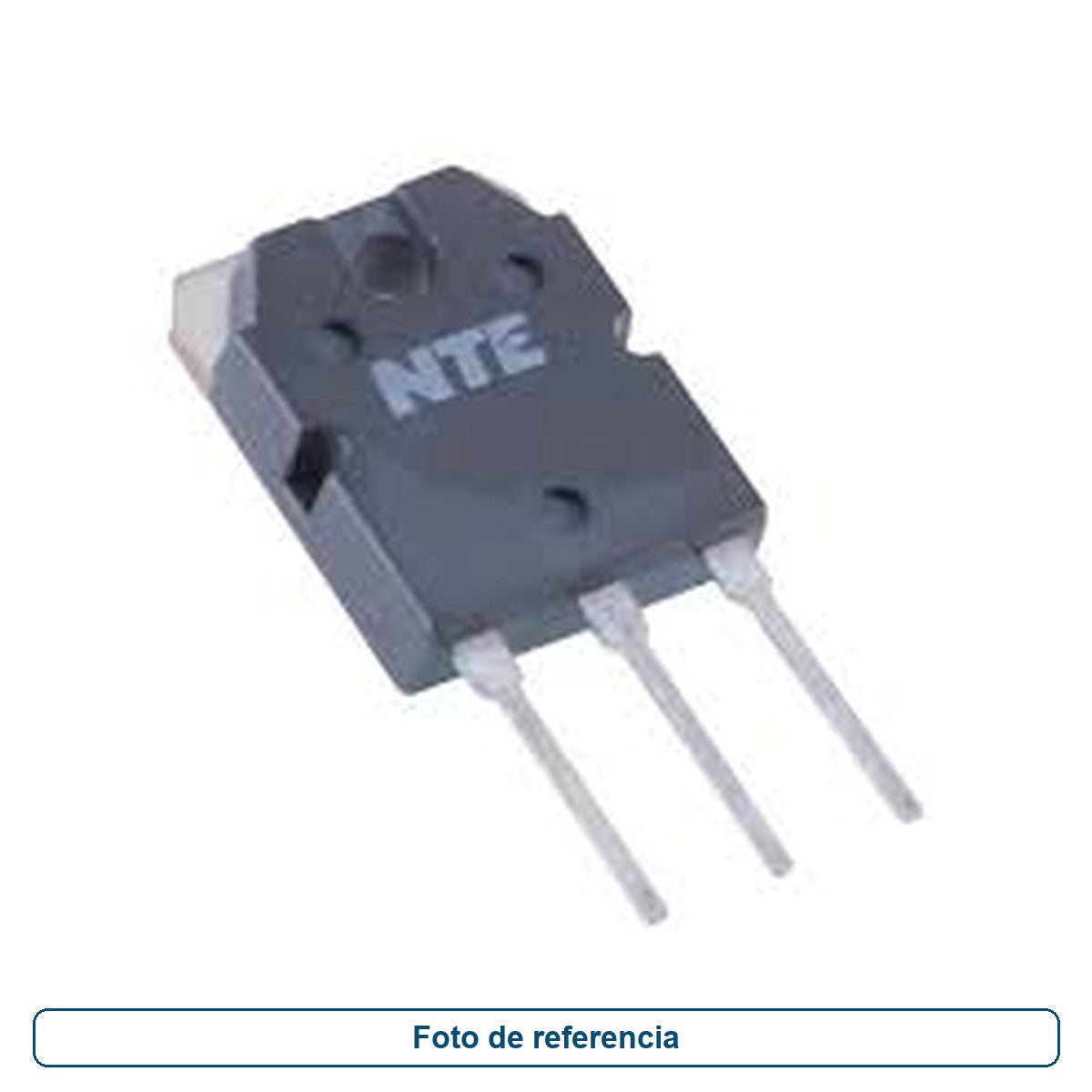

Diodo de potencia rápido ultrarapido 600V 30A NTE6247

Este producto se nos ha agotado, sin embargo podemos conseguírtelo. Por favor da clic en Solicitar Cotización  y en breve te daremos un precio actualizado para el número de piezas que necesites.

NTE6246 y NTE6247
Rectificador de potencia de modo de conmutación ultrarrápido, 30 amp

caracteristicas:
Baja caída hacia adelante
Reducción de corriente actual especificada tanto a temperatura ambiente como a temperatura ambiente

Aplicaciones:
Fuentes de alimentación conmutadas
Inversores
Para usar como diodos de rueda libre

͍ndices absolutos máximos:
Voltaje inverso repetitivo pico, VRRM

NTE6246 200V
NTE6247 600V

Voltaje inverso de trabajo pico, VRWM

NTE6246 200V
NTE6247 600V

Voltaje de bloqueo de CC, VR

NTE6246 200V
NTE6247 600V

Promedio de corriente directa recitada, (VR nominal), IF (AV)

Por tramo (TC = + 150 ° C (NTE6246), TC = + 145 ° C (NTE6247)) 15A

Por dispositivo (TC = + 150 ° C (NTE6246), TC = + 145 ° C (NTE6247)) 30A

Corriente directa repetitiva máxima, por tramo, IFRM
(VR nominal, onda cuadrada, 20 kHz), TC = + 150 ° C (NTE6246), TC = + 145 ° C (NTE6247) 30A.

Corriente de pico pico no repetitiva, IFSM
(Sobretensión aplicada en condiciones de carga nominal de media onda, monofásica, 60Hz) por pierna

NTE6246 200A
NTE6247 150A

Rango de temperatura de unión operativa, TJ €“65 ° a + 175 ° C

Rango de temperatura de almacenamiento, Tstg €“65 ° a + 175 ° C

Resistencia térmica máxima (por pata de diodo)

Unión a caja, RthJC 1.5 ° C / W

Unión a ambiente, RthJA 40 ° C / W

Características eléctricas (por pata de diodo):

Tensión directa instantánea máxima, vF
(iF = 15A, TC = + 150 ° C, nota 1)

NTE6246 0.85V
NTE6247 1.2V

(iF = 15A, TC = + 25 ° C, nota 1)

NTE6246 1.05V

NTE6247 1.5V

Corriente inversa instantánea máxima, iR
(Tensión DC nominal, TC = + 150 ° C, nota 1)

NTE6246 500 µA
NTE6247 1000 µA

(Tensión DC nominal, TC = + 25 ° C, Nota 1) 10 µA

Tiempo máximo de recuperación inversa, trr
(IF = 1A, di / dt = 50A / µs)

NTE6246 35ns
NTE6247 60ns

Nota 1. Prueba de pulso: ancho de pulso = 300 µs, ciclo de trabajo ‰¤ 2%.
