Circuito integrado croma TV NTE700

Este producto se nos ha agotado, sin embargo podemos conseguírtelo. Por favor da clic en Solicitar Cotización  y en breve te daremos un precio actualizado para el número de piezas que necesites.

NTE700
Circuito integrado
TV Chroma System

Descripción:

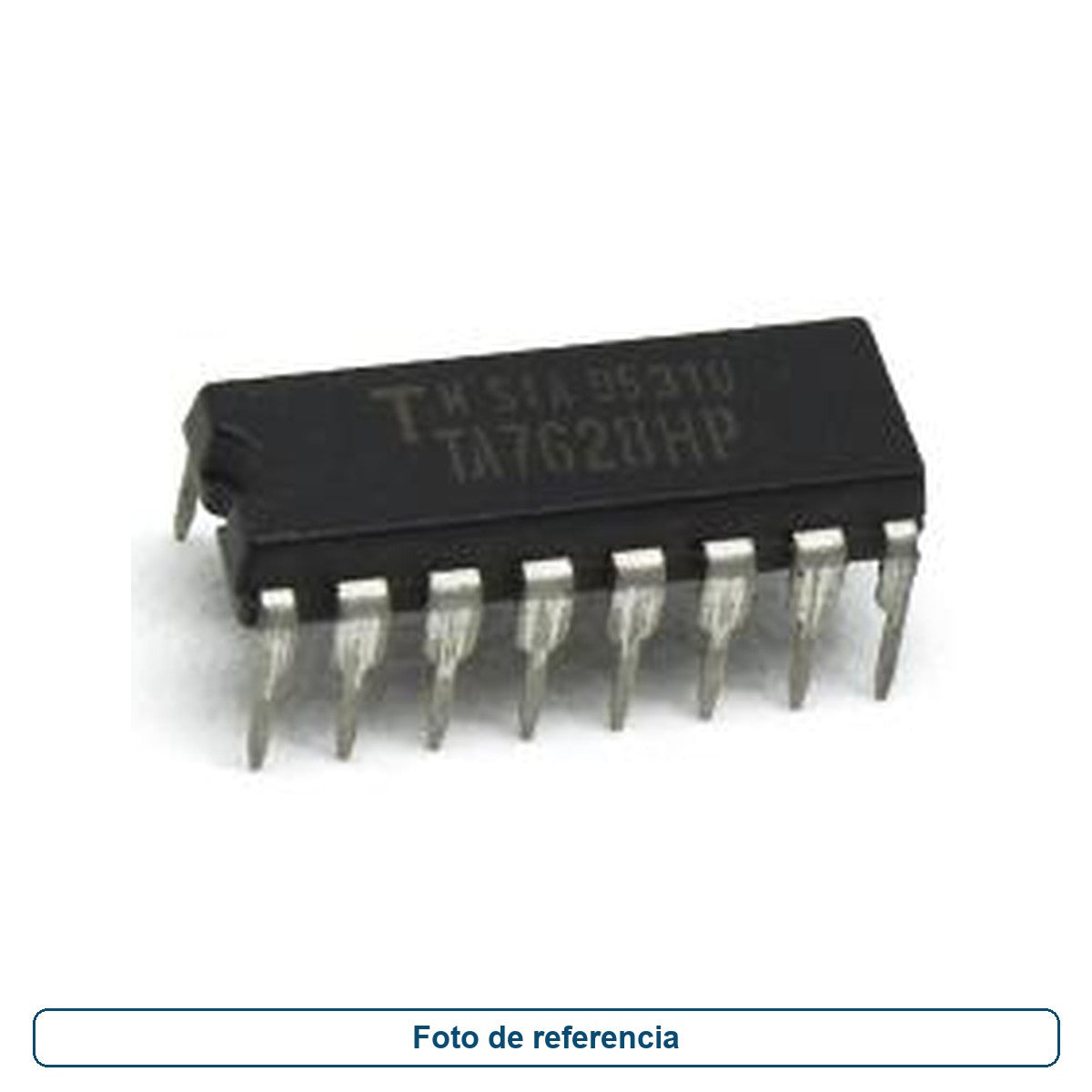

El NTE700 es un circuito integrado monolítico en un paquete tipo DIP de 16 derivaciones que realiza las funciones de regeneración de subportadora, detección ACC y APC y control de tinte en receptores de televisión en color.
Está diseñoado para funcionar de manera compatible con el amplificador / demodulador de cromo TV NTE743 en un sistema de croma de 2 paquetes.

El NTE700 es un sistema de croma de TV equivalente al NTE982, excepto que la tensión de alimentación típica
es + 12V y no se incorpora un regulador de derivación interno.

caracteristicas:

• Oscilador controlado por voltaje
• Detectores APC y ACC con llave
• Control de tono DC
• Opera desde + 12V

͍ndices absolutos máximos:

Voltaje de suministro de CC 15V

Disipación del dispositivo (hasta TA = + 55 ° C) 630 mW

Reducción lineal por encima de + 55 ° C 6.6mW / ° C

Rango de temperatura ambiente de funcionamiento €“40 ° a + 85 ° C

Rango de temperatura de almacenamiento €“65 ° a + 150 ° C

Temperatura del plomo (durante la soldadura, 1/16 €de la caja, 10 segundos máx.) +265 ° C
