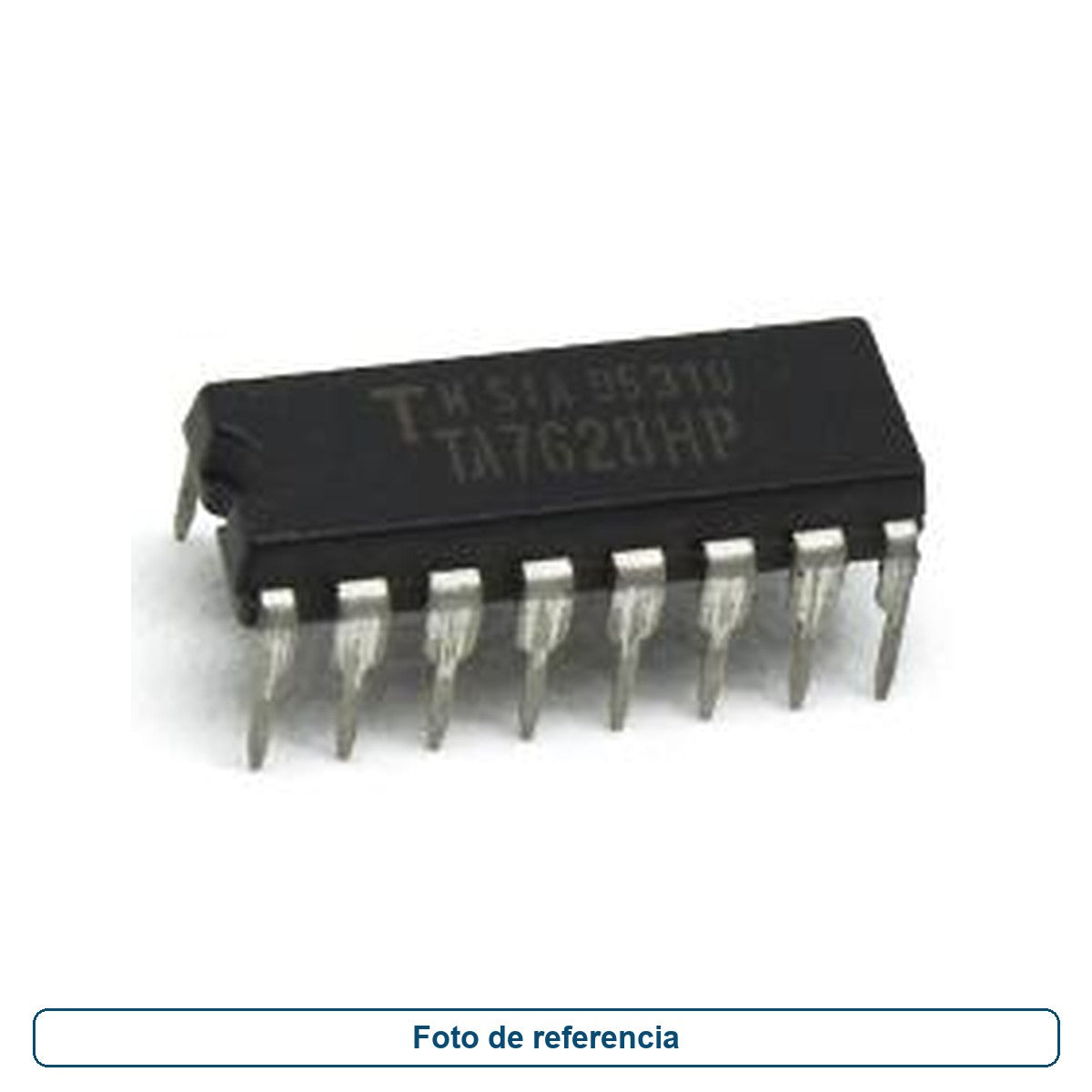

Circuito integrado audio NTE748

$ 0.00

Agotado

Marca: NTE SKU: NTE748
Descripción



Este producto se nos ha agotado, sin embargo podemos conseguírtelo. Por favor da clic en Solicitar Cotización  y en breve te daremos un precio actualizado para el número de piezas que necesites.


NTE748
Circuito integrado
Circuito de sonido de TV

Descripción:
El NTE748 es un circuito integrado en un paquete tipo DIP de 14 derivaciones diseñoado para limitación de IF, detección,
preamplificador de audio y controlador para la parte de sonido de un receptor de TV.

caracteristicas:
Límite excelente con señoal de entrada de 80 µV (rms) típ.
Salida grande €“ Oscilación de voltaje €“ a 3.5V (rms) típ.
Alta ganancia de voltaje IF €“ 65dB típ.
Regulación de suministro de energía Zener incorporada
Protección contra cortocircuitos
Un discriminador de coincidencia que requiere solo una red de cambio de fase RLC
Preamplificador para conducir una sola etapa de salida de audio de transistor externo de clase A

Clasificaciones máximas absolutas: (TA = + 25 ° C a menos que se especifique lo contrario)

Tensión de alimentación, V + + 16V

Voltaje de entrada, Vin 0.7V (rms)

Disipación de potencia (limitación de paquete), PD 625mW

Reducción por encima de + 25 ° C 5.0mW / ° C

Rango de temperatura de funcionamiento, TA 0 ° a + 75 ° C

Rango de temperatura de almacenamiento, Tstg €“65 ° a + 150 ° C
